इकट्ठा या वेल्डेड गैल्वनाइजेशन कस्टम आकार संरचनात्मक रैक
विवरण:
1) ड्राइव-इन और ड्राइव-थ्रू रैक बड़ी मात्रा में सामानों को कम संख्या में विभिन्न वस्तुओं के साथ स्टोर करने के लिए आदर्श रूप से उपयुक्त हैं।रैक प्रणाली ब्लॉक स्टैकिंग और रैक स्टैकिंग के फायदे को जोड़ती है: ऊंचाई पर कॉम्पैक्ट स्थान का उपयोग और सामानों का सावधानीपूर्वक भंडारण।
2) प्रत्येक गलियारे में कई स्तर की पैलेट समर्थन रेल होती है। पैलेट एक के बाद एक पैलेट समर्थन रेल पर रखे जाते हैं; गलीचे के साथ फोर्कलिफ्ट का संचालन;
3) प्रथम-अंतिम-बाहर पहुँच प्रक्रिया, एक पक्ष में/बाहर या दो पक्ष में/बाहर को पूरा किया जा सकता है।
4) पूरी रैक को स्थिर और सुरक्षित बनाने के लिए ऊपर और पीछे के समर्थन का उपयोग किया जाता है।
5) फर्स्ट लेवल पैलेट को फर्श पर रखा जा सकता है;
6) आसानी से समायोज्य और यादृच्छिक स्थान आवंटन।
7) सतहः पाउडर लेपित या जस्ती और रंग वैकल्पिक
8) लचीलापन और स्थापना में आसानी
9) ग्राहकों की आवश्यकताओं के अनुसार डिजाइन किया जा सकता है।
10) सौदे से पहले और बाद में विश्वसनीय और कुशल सेवा।
लेआउट योजना में जिजिया-ड्राइव.pdf
फ्रीजिंग रूम बी,डी ड्राइव इन रैक-जेडजे.pdf
विनिर्देशः
| उत्पाद का नाम |
इकट्ठा या वेल्डेड गैल्वनाइजेशन कस्टम आकार संरचनात्मक रैक |
| विशेषताएं |
सामग्रीःउच्च गुणवत्ता वाला ठंडा लुढ़का हुआ स्टील वजन क्षमताः500-4000 किलोग्राम/पैलेट भंडारण परतः प्रति गोदाम 1 से 7 परतें संरचनाःसमारोह खत्मःपाउडर कोटिंग / गैल्वनाइजेशन तकनीकःकोल्ड रोल्ड आकारःअनुकूलित बीम का आकारः80/100/120/140/160/180/200*45*1.5-3.0 स्पेयर पार्ट्स:आपकी आवश्यकता के अनुसार रंगः नीला/नारंगी/सफेद/ग्रे/काला |
| झिजियासेवा |
समाधानःमुफ्त उपलब्ध ODM&OEM:उपलब्ध प्रमाणनःISO90001/ISO14001 वारंटीः 5 वर्ष की वारंटी व्यवसाय का प्रकारःनिर्माता लाभःफैक्टरी मूल्य प्रतिक्रिया समयः 30 मिनट |
| खड़ी के विनिर्देश | ||||
| पद | चौड़ाई ((मिमी) | गहराई ((मिमी) | मोटाई ((मिमी) | लोड क्षमता ((kg) |
| 1 | 85 | 67 | 1.6 | 7000 |
| 2 | 85 | 67 | 1.8 | 8500 |
| 3 | 85 | 67 | 2 | 10000 |
| 4 | 85 | 67 | 2.3 | 12500 |
| 5 | 100 | 67 | 1.8 | 10500 |
| 6 | 100 | 67 | 2 | 12000 |
| 7 | 100 | 67 | 2.3 | 13800 |
| 8 | 100 | 95 | 2 | 12000 |
| 9 | 100 | 95 | 2.3 | 14500 |
| 10 | 100 | 95 | 2.5 | 16000 |
| 11 | 100 | 95 | 2.75 | 18000 |
| 12 | 100 | 95 | 3 | 20000 |
| 13 | 120 | 95 | 2.5 | 17000 |
| 14 | 120 | 95 | 2.75 | 19000 |
| 15 | 120 | 95 | 3 | 21000 |
फ्रेम: उत्पाद विवरण
फ्रेम दो ऊर्ध्वाधर खंभे से बने होते हैं जिनमें संबंधित क्षैतिज और विकर्ण समर्थन, फुटप्लेट और सहायक उपकरण होते हैं।
फ्रेम में बीम और समर्थन को समायोजित करने के लिए हर 75 मिमी में स्लॉट होते हैं।

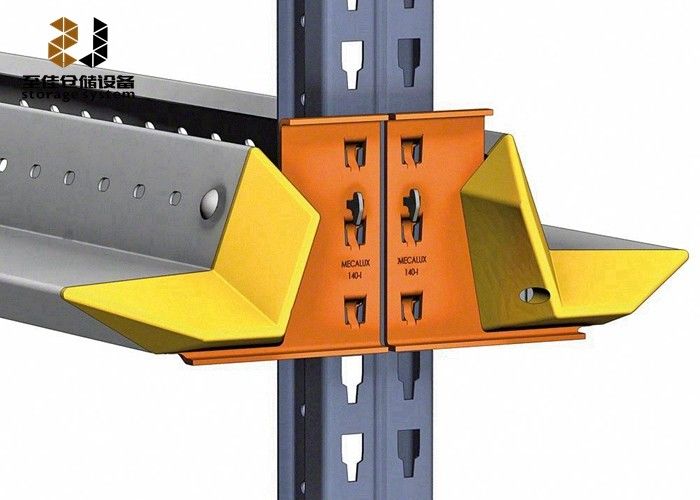

हथियार:
दो प्रकार के हथियार हैं, जो एकल हाथ (बाएं और दाएं हाथ के एकल हाथ) और डबल हाथ हैं। एकल हाथ रैक के प्रत्येक तरफ उपयोग किया जाता है, जबकि डबल हाथ के बीच में उपयोग किया जाता है।
पैलेट समर्थन रेलः
समर्थन रेल स्टैम्प के रूप में बनाई जाती है और लंबाई अनुकूलित की जा सकती है। रेल को समान लोडिंग सुनिश्चित करने के लिए बिना कनेक्टर के डिज़ाइन किया गया है।
ऊपरी बीम और ऊपरी समर्थनः
रैक प्रणाली की अखंडता और स्थिरता बढ़ाने के लिए ऊपरी बीम और ऊपरी समर्थन का उपयोग किया जाता है।
