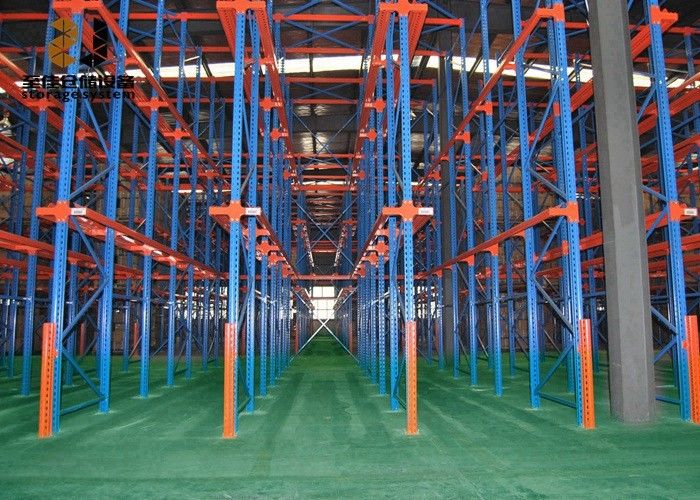

इकट्ठा या वेल्डेड पाउडर कोटिंग गैल्वनाइजेशन स्टील रैक सिस्टम
विवरण:
स्टील रैक प्रणाली उपलब्ध स्थान का समय निर्धारण। अलमारियों के बीच गलियों का उन्मूलन। लोड लेन के रूप में कई संदर्भों को स्वीकार करता है। समरूप भंडारण के लिए उपयुक्त प्रणाली।कम रोटेशन वाले उत्पाद जिनमें प्रति संदर्भ बड़ी संख्या में पैलेट होते हैं.
1. 90% पिकिंग की दक्षता, और पैलेट द्वारा भारी सामानों को पिक करने के लिए उपयुक्त है।
2अराल्डाइट स्टैटिक पाउडर कोटिंग के साथ सतह खत्म।
3उच्च शक्ति और स्थायित्व, पूर्ण स्थापना के लिए आसान।
4पैलेट को व्यक्तिगत रूप से रखा जा सकता है, एक्सेस किया जा सकता है और स्थानांतरित किया जा सकता है।
5लगभग सभी प्रकार के पैलेट किए गए सामानों का शीघ्र निपटान।
6नीचे के स्तर पर पैलेट को फर्श पर रखा जा सकता है, जिससे संरचना की लागत कम हो जाती है।
7- शक्ति और कठोरता माल को संपीड़न क्षति से रोकती है।
8असीमित रूप से समायोज्य और विशेष आवश्यकताओं को पूरा करने के लिए विकल्पों और घटकों की एक विस्तृत श्रृंखला प्रदान करता है।
9किसी भी गोदाम संरचना में अधिकतम स्थान उपयोग करता है जबकि उत्पाद की इष्टतम पहुंच बनाए रखता है।.
लेआउट योजना में जिजिया-ड्राइव.pdf
फ्रीजिंग रूम बी,डी ड्राइव इन रैक-जेडजे.pdf
विनिर्देशः
| उत्पाद का नाम |
इकट्ठा या वेल्डेड पाउडर कोटिंग गैल्वनाइजेशन स्टील रैक सिस्टम |
| विशेषताएं |
सामग्रीःउच्च गुणवत्ता वाला ठंडा लुढ़का हुआ स्टील वजन क्षमताः500-4000 किलोग्राम/पैलेट भंडारण परतः प्रति गोदाम 1 से 7 परतें संरचनाःसमारोह खत्मःपाउडर कोटिंग / गैल्वनाइजेशन तकनीकःकोल्ड रोल्ड आकारःअनुकूलित बीम का आकारः80/100/120/140/160/180/200*45*1.5-3.0 स्पेयर पार्ट्स:आपकी आवश्यकता के अनुसार रंगः नीला/नारंगी/सफेद/ग्रे/काला |
| झिजियासेवा |
समाधानःमुफ्त उपलब्ध ODM&OEM:उपलब्ध प्रमाणनःISO90001/ISO14001 वारंटीः 5 वर्ष की वारंटी व्यवसाय का प्रकारःनिर्माता लाभःफैक्टरी मूल्य प्रतिक्रिया समयः 30 मिनट |
| खड़ी के विनिर्देश | ||||
| पद | चौड़ाई ((मिमी) | गहराई ((मिमी) | मोटाई ((मिमी) | लोड क्षमता ((kg) |
| 1 | 85 | 67 | 1.6 | 7000 |
| 2 | 85 | 67 | 1.8 | 8500 |
| 3 | 85 | 67 | 2 | 10000 |
| 4 | 85 | 67 | 2.3 | 12500 |
| 5 | 100 | 67 | 1.8 | 10500 |
| 6 | 100 | 67 | 2 | 12000 |
| 7 | 100 | 67 | 2.3 | 13800 |
| 8 | 100 | 95 | 2 | 12000 |
| 9 | 100 | 95 | 2.3 | 14500 |
| 10 | 100 | 95 | 2.5 | 16000 |
| 11 | 100 | 95 | 2.75 | 18000 |
| 12 | 100 | 95 | 3 | 20000 |
| 13 | 120 | 95 | 2.5 | 17000 |
| 14 | 120 | 95 | 2.75 | 19000 |
| 15 | 120 | 95 | 3 | 21000 |
फ्रेम: उत्पाद विवरण
फ्रेम दो ऊर्ध्वाधर खंभे से बने होते हैं जिनमें संबंधित क्षैतिज और विकर्ण समर्थन, फुटप्लेट और सहायक उपकरण होते हैं।
फ्रेम में बीम और समर्थन को समायोजित करने के लिए हर 75 मिमी में स्लॉट होते हैं।
हथियार:
दो प्रकार के हथियार हैं, जो एकल हाथ (बाएं और दाएं हाथ के एकल हाथ) और डबल हाथ हैं। एकल हाथ रैक के प्रत्येक तरफ उपयोग किया जाता है, जबकि डबल हाथ के बीच में उपयोग किया जाता है।
पैलेट समर्थन रेलः
समर्थन रेल स्टैम्प के रूप में बनाई जाती है और लंबाई अनुकूलित की जा सकती है। रेल को समान लोडिंग सुनिश्चित करने के लिए बिना कनेक्टर के डिज़ाइन किया गया है।
ऊपरी बीम और ऊपरी समर्थनः
रैक प्रणाली की अखंडता और स्थिरता बढ़ाने के लिए ऊपरी बीम और ऊपरी समर्थन का उपयोग किया जाता है।
