उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | ड्राइव इन रैक वेयरहाउस | सामग्री: | उच्च गुणवत्ता वाले कोल्ड रोल्ड स्टील |
|---|---|---|---|
| वजन क्षमता: | 500-4000 किलोग्राम/पैलेट | स्टोर परत: | प्रति खाड़ी 1 से 7 परतें |
| संरचना: | इकट्ठा | आकार: | स्वनिर्धारित |
| प्रकार: | ड्राइव-इन रैक | इंस्टालेशन: | इकट्ठा करने और अलग करने में आसान |
| हाई लाइट: | रैक गोदाम में पाउडर कोटिंग ड्राइव,रैक वेयरहाउस में गैल्वनाइजेशन ड्राइव |
||
500-2000 किलोग्राम प्रति परत पाउडर कोटिंग गैल्वनाइजेशन रैक ड्राइव इन
विवरण:

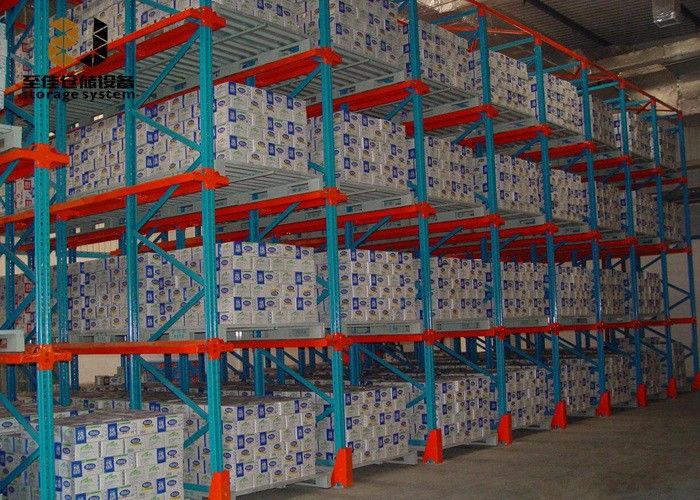

रैक ड्राइव यह कुछ श्रेणियों के साथ वॉल्यूम कार्गो के लिए उपयुक्त है, यह फ्रेम के एक निरंतर ब्लॉक से बना है, जिसे गलियों द्वारा विभाजित नहीं किया गया है।ट्रक सामने के चेहरे पर किसी भी ऊर्ध्वाधर के बीच ब्लॉक के केंद्र में सीधे चला सकते हैं पैलेट लेने के लिएइस डिजाइन के लिए क्रॉस बीम की आवश्यकता नहीं है जो प्रवेश को अवरुद्ध करेंगे।इसके बजाय पैलेटों को निरंतर रेल पर रखा जाता है जो प्रत्येक स्तर पर कॉर्बल्स द्वारा समर्थित होते हैं।.ऊपर और पीछे लिंक बार विन्यस्त हैं.
लेआउट योजना में जिजिया-ड्राइव.pdf
फ्रीजिंग रूम बी,डी ड्राइव इन रैक-जेडजे.pdf
विनिर्देशः
| उत्पाद का नाम |
500-2000 किलोग्राम प्रति परत पाउडर कोटिंग गैल्वनाइजेशन रैक ड्राइव इन |
| विशेषताएं |
सामग्रीःउच्च गुणवत्ता वाला ठंडा लुढ़का हुआ स्टील वजन क्षमताः500-4000 किलोग्राम/पैलेट भंडारण परतः प्रति गोदाम 1 से 7 परतें संरचनाःसमारोह खत्मःपाउडर कोटिंग / गैल्वनाइजेशन तकनीकःकोल्ड रोल्ड आकारःअनुकूलित बीम का आकारः80/100/120/140/160/180/200*45*1.5-3.0 स्पेयर पार्ट्स:आपकी आवश्यकता के अनुसार रंगः नीला/नारंगी/सफेद/ग्रे/काला |
| झिजियासेवा |
समाधानःमुफ्त उपलब्ध ODM&OEM:उपलब्ध प्रमाणनःISO90001/ISO14001 वारंटीः 5 वर्ष की वारंटी व्यवसाय का प्रकारःनिर्माता लाभःफैक्टरी मूल्य प्रतिक्रिया समयः 30 मिनट |
| खड़ी के विनिर्देश | ||||
| पद | चौड़ाई ((मिमी) | गहराई ((मिमी) | मोटाई ((मिमी) | लोड क्षमता ((kg) |
| 1 | 85 | 67 | 1.6 | 7000 |
| 2 | 85 | 67 | 1.8 | 8500 |
| 3 | 85 | 67 | 2 | 10000 |
| 4 | 85 | 67 | 2.3 | 12500 |
| 5 | 100 | 67 | 1.8 | 10500 |
| 6 | 100 | 67 | 2 | 12000 |
| 7 | 100 | 67 | 2.3 | 13800 |
| 8 | 100 | 95 | 2 | 12000 |
| 9 | 100 | 95 | 2.3 | 14500 |
| 10 | 100 | 95 | 2.5 | 16000 |
| 11 | 100 | 95 | 2.75 | 18000 |
| 12 | 100 | 95 | 3 | 20000 |
| 13 | 120 | 95 | 2.5 | 17000 |
| 14 | 120 | 95 | 2.75 | 19000 |
| 15 | 120 | 95 | 3 | 21000 |
फ्रेम: उत्पाद विवरण
फ्रेम दो ऊर्ध्वाधर खंभे से बने होते हैं जिनमें संबंधित क्षैतिज और विकर्ण समर्थन, फुटप्लेट और सहायक उपकरण होते हैं।
फ्रेम में बीम और समर्थन को समायोजित करने के लिए हर 75 मिमी में स्लॉट होते हैं।
हथियार:
दो प्रकार के हथियार हैं, जो एकल हाथ (बाएं और दाएं हाथ के एकल हाथ) और डबल हाथ हैं। एकल हाथ रैक के प्रत्येक तरफ उपयोग किया जाता है, जबकि डबल हाथ के बीच में उपयोग किया जाता है।
पैलेट समर्थन रेलः
समर्थन रेल स्टैम्प के रूप में बनाई जाती है और लंबाई अनुकूलित की जा सकती है। रेल को समान लोडिंग सुनिश्चित करने के लिए बिना कनेक्टर के डिज़ाइन किया गया है।
ऊपरी बीम और ऊपरी समर्थनः
रैक प्रणाली की अखंडता और स्थिरता बढ़ाने के लिए ऊपरी बीम और ऊपरी समर्थन का उपयोग किया जाता है।
