कोल्ड रोल्ड स्टील पाउडर कोटिंग कस्टम आकार पैलेट प्रवाह रैक
विवरण:
यह समरूप उत्पादों के भंडारण के लिए डिज़ाइन किया गया है। यह प्रत्येक SKU के लिए बड़ी संख्या में पैलेट को समायोजित करता है। यह प्रणाली फर्श क्षेत्र और ऊंचाई स्थान का उपयोग किसी भी अन्य की तुलना में बेहतर करती है।

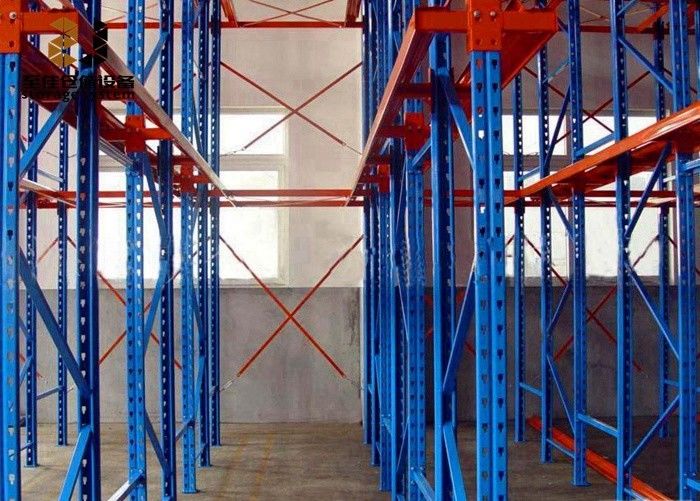

स्थापना में जेकिंग ड्राइवपैलेट के लिए समर्थन रेल के साथ आंतरिक लोडिंग गलियों को बनाने वाले रैक इकाइयों के एक सेट से बना है।फोर्कलिफ्ट ट्रक इन आंतरिक गलियारों में प्रवेश करते हैं, जिसमें उनका भार उस स्तर से अधिक होता है, जिस पर इसे जमा किया जाना है.
1रैक प्रणाली में ड्राइव अंतिम है पहले आउट स्टोर प्रणाली में एकीकृत पैलेट माल के लिए सूट।
2. रैक प्रणाली में ड्राइव एक उच्च घनत्व स्टोर प्रणाली है। यह गोदाम की अधिकांश जगह का उपयोग कर सकता है। इसलिए यह स्थान बचा सकता है, स्टोर लागत बचा सकता है। एक ही क्षेत्र में, पुश बैक रैक बहुत अधिक सामान स्टोर कर सकता है।
3. पुश बैक रैक प्रणाली को अपने लेन में जाने के लिए फोर्कलिफ्ट की आवश्यकता नहीं होती है, इसलिए फोर्कलिफ्ट ऑपरेटर के लिए सुरक्षा में वृद्धि होती है।
लेआउट योजना में जिजिया-ड्राइव.pdf
फ्रीजिंग रूम बी,डी ड्राइव इन रैक-जेडजे.pdf
विनिर्देशः
| उत्पाद का नाम |
कोल्ड रोल्ड स्टील पाउडर कोटिंग कस्टम आकार पैलेट प्रवाह रैक |
| विशेषताएं |
सामग्रीःउच्च गुणवत्ता वाला ठंडा लुढ़का हुआ स्टील वजन क्षमताः500-4000 किलोग्राम/पैलेट भंडारण परतः प्रति गोदाम 1 से 7 परतें संरचनाःसमारोह खत्मःपाउडर कोटिंग / गैल्वनाइजेशन तकनीकःकोल्ड रोल्ड आकारःअनुकूलित बीम का आकारः80/100/120/140/160/180/200*45*1.5-3.0 स्पेयर पार्ट्स:आपकी आवश्यकता के अनुसार रंगः नीला/नारंगी/सफेद/ग्रे/काला |
| झिजियासेवा |
समाधानःमुफ्त उपलब्ध ODM&OEM:उपलब्ध प्रमाणनःISO90001/ISO14001 वारंटीः 5 वर्ष की वारंटी व्यवसाय का प्रकारःनिर्माता लाभःफैक्टरी मूल्य प्रतिक्रिया समयः 30 मिनट |
| खड़ी के विनिर्देश | ||||
| पद | चौड़ाई ((मिमी) | गहराई ((मिमी) | मोटाई ((मिमी) | लोड क्षमता ((kg) |
| 1 | 85 | 67 | 1.6 | 7000 |
| 2 | 85 | 67 | 1.8 | 8500 |
| 3 | 85 | 67 | 2 | 10000 |
| 4 | 85 | 67 | 2.3 | 12500 |
| 5 | 100 | 67 | 1.8 | 10500 |
| 6 | 100 | 67 | 2 | 12000 |
| 7 | 100 | 67 | 2.3 | 13800 |
| 8 | 100 | 95 | 2 | 12000 |
| 9 | 100 | 95 | 2.3 | 14500 |
| 10 | 100 | 95 | 2.5 | 16000 |
| 11 | 100 | 95 | 2.75 | 18000 |
| 12 | 100 | 95 | 3 | 20000 |
| 13 | 120 | 95 | 2.5 | 17000 |
| 14 | 120 | 95 | 2.75 | 19000 |
| 15 | 120 | 95 | 3 | 21000 |
फ्रेम: उत्पाद विवरण

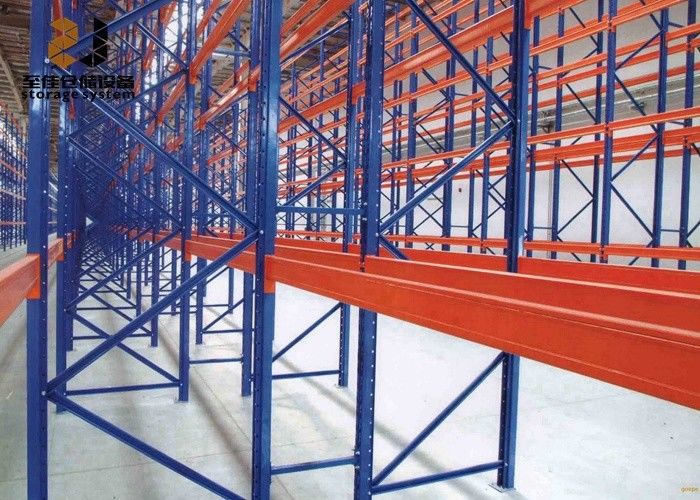

फ्रेम दो ऊर्ध्वाधर खंभे से बने होते हैं जिनमें संबंधित क्षैतिज और विकर्ण समर्थन, फुटप्लेट और सहायक उपकरण होते हैं।
फ्रेम में बीम और समर्थन को समायोजित करने के लिए हर 75 मिमी में स्लॉट होते हैं।
हथियार:
दो प्रकार के हथियार हैं, जो एकल हाथ (बाएं और दाएं हाथ के एकल हाथ) और डबल हाथ हैं। एकल हाथ रैक के प्रत्येक तरफ उपयोग किया जाता है, जबकि डबल हाथ के बीच में उपयोग किया जाता है।
पैलेट समर्थन रेलः
समर्थन रेल स्टैम्प के रूप में बनाई जाती है और लंबाई अनुकूलित की जा सकती है। रेल को समान लोडिंग सुनिश्चित करने के लिए बिना कनेक्टर के डिज़ाइन किया गया है।
ऊपरी बीम और ऊपरी समर्थनः
रैक प्रणाली की अखंडता और स्थिरता बढ़ाने के लिए ऊपरी बीम और ऊपरी समर्थन का उपयोग किया जाता है।
