500-2000 किलोग्राम प्रति परत गैल्वनाइजेशन अनुकूलित आकार पैलेट प्रवाह
विवरण:
लेआउट योजना में जिजिया-ड्राइव.pdf
फ्रीजिंग रूम बी,डी ड्राइव इन रैक-जेडजे.pdf
विनिर्देशः
| उत्पाद का नाम | 500-2000 किलोग्राम प्रति परत गैल्वनाइजेशन अनुकूलित आकार पैलेट प्रवाह |
| विशेषताएं | सामग्रीःउच्च गुणवत्ता वाला ठंडा लुढ़का हुआ स्टील |
| झिजियासेवा | समाधानःमुफ्त उपलब्ध |
| खड़ी के विनिर्देश | ||||
| पद | चौड़ाई ((मिमी) | गहराई ((मिमी) | मोटाई ((मिमी) | लोड क्षमता ((kg) |
| 1 | 85 | 67 | 1.6 | 7000 |
| 2 | 85 | 67 | 1.8 | 8500 |
| 3 | 85 | 67 | 2 | 10000 |
| 4 | 85 | 67 | 2.3 | 12500 |
| 5 | 100 | 67 | 1.8 | 10500 |
| 6 | 100 | 67 | 2 | 12000 |
| 7 | 100 | 67 | 2.3 | 13800 |
| 8 | 100 | 95 | 2 | 12000 |
| 9 | 100 | 95 | 2.3 | 14500 |
| 10 | 100 | 95 | 2.5 | 16000 |
| 11 | 100 | 95 | 2.75 | 18000 |
| 12 | 100 | 95 | 3 | 20000 |
| 13 | 120 | 95 | 2.5 | 17000 |
| 14 | 120 | 95 | 2.75 | 19000 |
| 15 | 120 | 95 | 3 | 21000 |

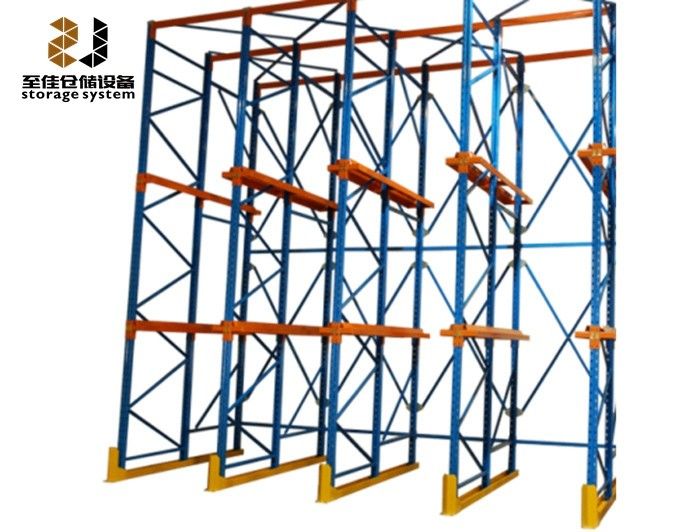

फ्रेम: उत्पाद विवरण
फ्रेम दो ऊर्ध्वाधर खंभे से बने होते हैं जिनमें संबंधित क्षैतिज और विकर्ण समर्थन, फुटप्लेट और सहायक उपकरण होते हैं।
फ्रेम में बीम और समर्थन को समायोजित करने के लिए हर 75 मिमी में स्लॉट होते हैं।
हथियार:
दो प्रकार के हथियार हैं, जो एकल हाथ (बाएं और दाएं हाथ) और डबल हाथ हैं। एकल हाथ रैक के प्रत्येक पक्ष में उपयोग किया जाता है, जबकि डबल हाथ के बीच में उपयोग किया जाता है।
पैलेट समर्थन रेलः
समर्थन रेल स्टैम्प के रूप में बनाई जाती है और लंबाई अनुकूलित की जा सकती है। रेल को समान लोडिंग सुनिश्चित करने के लिए बिना कनेक्टर के डिज़ाइन किया गया है।
ऊपरी बीम और ऊपरी समर्थनः
रैक प्रणाली की अखंडता और स्थिरता बढ़ाने के लिए ऊपरी बीम और ऊपरी समर्थन का उपयोग किया जाता है।
