प्रमाणन:
AS4084
मॉडल संख्या:
W-DR2017523
500-2000 किलोग्राम प्रति परत पाउडर कोटिंग संकीर्ण गलियारा पैलेट रैक
विवरण:

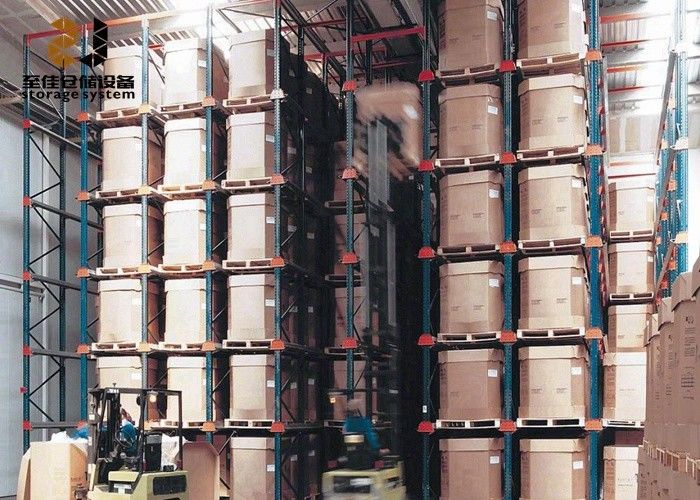

स्टैकिंग में ड्राइव गहन भंडारण स्टैकिंग में से एक है।
मुख्य समर्थन पोस्ट, पार्श्व समर्थन और झुकाव समर्थन है।
गहराई के मार्ग का मुख्य समर्थन कर्बल्स और कर्बल्स बीम है।
प्रभावः पैलेट और माल को जगह दें, शीर्ष रैक खींचने वाले रॉड के साथ सहयोग करें, रैक के बीच कनेक्शन को मजबूत करें
1. कार्गो भंडारण के तरीके: पहले-अंतिम-बाहर, या पहले-अंतिम-बाहर
2लाभः 80% तक स्थान का उपयोग
3. ट्रक कार्गो पहुँचने के लिए कॉर्बेल बीम के बीच के चैनल में सीधे यात्रा कर रहा है.
4छोटी किस्मों और बड़ी मात्रा में कार्गो भंडारण के लिए उपयुक्त
5लागू उद्योग: डेयरी उद्योग, पेय उद्योग, खाद्य, घरेलू उपकरण, शीत भंडारण, तंबाकू आदि।
6. रैक का आकार अनुकूलित किया जा सकता है
लेआउट योजना में जिजिया-ड्राइव.pdf
फ्रीजिंग रूम बी,डी ड्राइव इन रैक-जेडजे.pdf
विनिर्देशः
| उत्पाद का नाम |
500-2000 किलोग्राम प्रति परत पाउडर कोटिंग संकीर्ण गलियारा पैलेट रैक |
| विशेषताएं |
सामग्रीःउच्च गुणवत्ता वाला ठंडा लुढ़का हुआ स्टील वजन क्षमताः500-4000 किलोग्राम/पैलेट भंडारण परतः प्रति गोदाम 1 से 7 परतें संरचनाःसमारोह खत्मःपाउडर कोटिंग / गैल्वनाइजेशन तकनीकःकोल्ड रोल्ड आकारःअनुकूलित बीम का आकारः80/100/120/140/160/180/200*45*1.5-3.0 स्पेयर पार्ट्स:आपकी आवश्यकता के अनुसार रंगः नीला/नारंगी/सफेद/ग्रे/काला |
| झिजियासेवा |
समाधानःमुफ्त उपलब्ध ODM&OEM:उपलब्ध प्रमाणनःISO90001/ISO14001 वारंटीः 5 वर्ष की वारंटी व्यवसाय का प्रकारःनिर्माता लाभःफैक्टरी मूल्य प्रतिक्रिया समयः 30 मिनट |
| खड़ी के विनिर्देश | ||||
| पद | चौड़ाई ((मिमी) | गहराई ((मिमी) | मोटाई ((मिमी) | लोड क्षमता ((kg) |
| 1 | 85 | 67 | 1.6 | 7000 |
| 2 | 85 | 67 | 1.8 | 8500 |
| 3 | 85 | 67 | 2 | 10000 |
| 4 | 85 | 67 | 2.3 | 12500 |
| 5 | 100 | 67 | 1.8 | 10500 |
| 6 | 100 | 67 | 2 | 12000 |
| 7 | 100 | 67 | 2.3 | 13800 |
| 8 | 100 | 95 | 2 | 12000 |
| 9 | 100 | 95 | 2.3 | 14500 |
| 10 | 100 | 95 | 2.5 | 16000 |
| 11 | 100 | 95 | 2.75 | 18000 |
| 12 | 100 | 95 | 3 | 20000 |
| 13 | 120 | 95 | 2.5 | 17000 |
| 14 | 120 | 95 | 2.75 | 19000 |
| 15 | 120 | 95 | 3 | 21000 |
फ्रेम: उत्पाद विवरण
फ्रेम दो ऊर्ध्वाधर खंभे से बने होते हैं जिनमें संबंधित क्षैतिज और विकर्ण समर्थन, फुटप्लेट और सहायक उपकरण होते हैं।
फ्रेम में बीम और समर्थन को समायोजित करने के लिए हर 75 मिमी में स्लॉट होते हैं।
हथियार:
दो प्रकार के हथियार हैं, जो एकल हाथ (बाएं और दाएं हाथ) और डबल हाथ हैं। एकल हाथ रैक के प्रत्येक पक्ष में उपयोग किया जाता है, जबकि डबल हाथ के बीच में उपयोग किया जाता है।
पैलेट समर्थन रेलः
समर्थन रेल स्टैम्प के रूप में बनाई जाती है और लंबाई अनुकूलित की जा सकती है। रेल को समान लोडिंग सुनिश्चित करने के लिए बिना कनेक्टर के डिज़ाइन किया गया है।
ऊपरी बीम और ऊपरी समर्थनः
रैक प्रणाली की अखंडता और स्थिरता बढ़ाने के लिए ऊपरी बीम और ऊपरी समर्थन का उपयोग किया जाता है।
