पैलेट रैक प्रणाली में कोल्ड रोल्ड स्टील गैल्वनाइजेशन ड्राइव
विवरण:

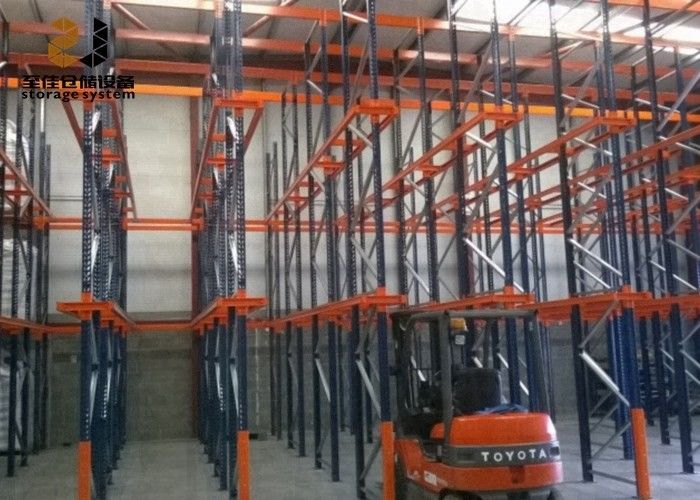

पैलेट रैक प्रणाली में ड्राइव करेंजिसे ड्राइव थ्रू रैक के रूप में भी जाना जाता है, जिसमें ऊर्ध्वाधर फ्रेम, पैलेट रेल, एकल और डबल साइड आर्म, टॉप बीम, बैक बीम, एकल और डबल साइड स्पेसर, बड़े और छोटे टॉप ब्रासिंग होते हैं,मार्गदर्शक रेल, ऊर्ध्वाधर रक्षक आदि। रैक में ड्राइव का सिद्धांत एक विशेष चैनल के बिना एक साथ पारंपरिक रैक को जोड़ने के लिए है,और यह उन सुविधाओं के लिए डिज़ाइन किया गया है जो समान वस्तुओं की बड़ी मात्रा में या अपेक्षाकृत कुछ वस्तुओं की बड़ी मात्रा में स्टोर करती हैं, और यह आवधिक बैच संचालन और उच्च भंडारण आवृत्ति के लिए कच्चे माल के गोदामों या पारगमन गोदामों के लिए उपयुक्त है।पैलेट 10 मीटर की ऊंचाई और 4-10 पैलेट गहराई तक समर्थन रेल पर रखा जाता है, जो उच्च घनत्व वाले भंडारण को संभव बनाता है।
1रैक प्रणाली में ड्राइव अंतिम है पहले आउट स्टोर प्रणाली में एकीकृत पैलेट माल के लिए सूट।
2. रैक प्रणाली में ड्राइव एक उच्च घनत्व स्टोर प्रणाली है। यह गोदाम की अधिकांश जगह का उपयोग कर सकता है। इसलिए यह स्थान बचा सकता है, स्टोर लागत बचा सकता है। एक ही क्षेत्र में, पुश बैक रैक बहुत अधिक सामान स्टोर कर सकता है।
3. पुश बैक रैक प्रणाली को अपने लेन में जाने के लिए फोर्कलिफ्ट की आवश्यकता नहीं होती है, इसलिए फोर्कलिफ्ट ऑपरेटर के लिए सुरक्षा में वृद्धि होती है।
लेआउट योजना में जिजिया-ड्राइव.pdf
फ्रीजिंग रूम बी,डी ड्राइव इन रैक-जेडजे.pdf
विनिर्देशः
| उत्पाद का नाम |
पैलेट रैक प्रणाली में कोल्ड रोल्ड स्टील गैल्वनाइजेशन ड्राइव |
| विशेषताएं |
सामग्रीःउच्च गुणवत्ता वाला ठंडा लुढ़का हुआ स्टील वजन क्षमताः500-4000 किलोग्राम/पैलेट भंडारण परतः प्रति गोदाम 1 से 7 परतें संरचनाःसमारोह खत्मःपाउडर कोटिंग / गैल्वनाइजेशन तकनीकःकोल्ड रोल्ड आकारःअनुकूलित बीम का आकारः80/100/120/140/160/180/200*45*1.5-3.0 स्पेयर पार्ट्स:आपकी आवश्यकता के अनुसार रंगः नीला/नारंगी/सफेद/ग्रे/काला |
| झिजियासेवा |
समाधानःमुफ्त उपलब्ध ODM&OEM:उपलब्ध प्रमाणनःISO90001/ISO14001 वारंटीः 5 वर्ष की वारंटी व्यवसाय का प्रकारःनिर्माता लाभःफैक्टरी मूल्य प्रतिक्रिया समयः 30 मिनट |
| खड़ी के विनिर्देश | ||||
| पद | चौड़ाई ((मिमी) | गहराई ((मिमी) | मोटाई ((मिमी) | लोड क्षमता ((kg) |
| 1 | 85 | 67 | 1.6 | 7000 |
| 2 | 85 | 67 | 1.8 | 8500 |
| 3 | 85 | 67 | 2 | 10000 |
| 4 | 85 | 67 | 2.3 | 12500 |
| 5 | 100 | 67 | 1.8 | 10500 |
| 6 | 100 | 67 | 2 | 12000 |
| 7 | 100 | 67 | 2.3 | 13800 |
| 8 | 100 | 95 | 2 | 12000 |
| 9 | 100 | 95 | 2.3 | 14500 |
| 10 | 100 | 95 | 2.5 | 16000 |
| 11 | 100 | 95 | 2.75 | 18000 |
| 12 | 100 | 95 | 3 | 20000 |
| 13 | 120 | 95 | 2.5 | 17000 |
| 14 | 120 | 95 | 2.75 | 19000 |
| 15 | 120 | 95 | 3 | 21000 |
फ्रेम: उत्पाद विवरण
फ्रेम दो ऊर्ध्वाधर खंभे से बने होते हैं जिनमें संबंधित क्षैतिज और विकर्ण समर्थन, फुटप्लेट और सहायक उपकरण होते हैं।
फ्रेम में बीम और समर्थन को समायोजित करने के लिए हर 75 मिमी में स्लॉट होते हैं।
हथियार:
दो प्रकार के हथियार हैं, जो एकल हाथ (बाएं और दाएं हाथ के एकल हाथ) और डबल हाथ हैं। एकल हाथ रैक के प्रत्येक तरफ उपयोग किया जाता है, जबकि डबल हाथ के बीच में उपयोग किया जाता है।
पैलेट समर्थन रेलः
समर्थन रेल स्टैम्प के रूप में बनाई जाती है और लंबाई अनुकूलित की जा सकती है। रेल को समान लोडिंग सुनिश्चित करने के लिए बिना कनेक्टर के डिज़ाइन किया गया है।
ऊपरी बीम और ऊपरी समर्थनः
रैक प्रणाली की अखंडता और स्थिरता बढ़ाने के लिए ऊपरी बीम और ऊपरी समर्थन का उपयोग किया जाता है।
