भारी मशीनरी पार्ट्स स्टोरेज के लिए प्रबलित फ्रेम औद्योगिक स्टील स्टोरेज रैक के लिए उत्पाद परिचय

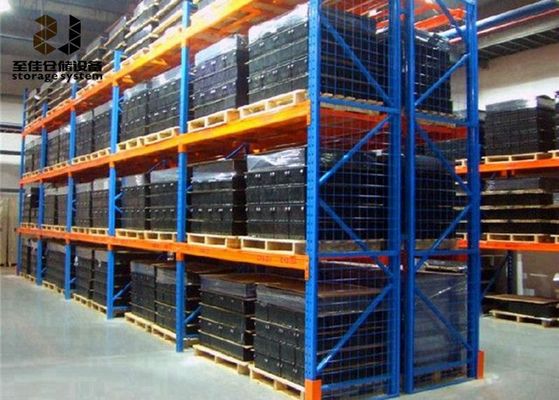

भारी मशीनरी पार्ट्स स्टोरेज के लिए प्रबलित फ्रेम औद्योगिक स्टील स्टोरेज रैक एक उच्च-शक्ति भंडारण समाधान है जो विशेष रूप से भारी-भरकम परिदृश्यों के लिए डिज़ाइन किया गया है—विशेष रूप से बड़े, उच्च-वजन वाले मशीनरी पार्ट्स (जैसे इंजन ब्लॉक, गियरबॉक्स, हाइड्रोलिक सिलेंडर और धुरा घटक) की भंडारण आवश्यकताओं को लक्षित करता है। 3000-5000kg की असाधारण प्रति-स्तर भार वहन क्षमता के साथ, यह भारी मशीनरी पार्ट्स को संग्रहीत करते समय साधारण स्टील रैक (अपर्याप्त भार वहन, आसान विकृति) के दर्द बिंदुओं को संबोधित करता है। इसका प्रबलित फ्रेम संरचना—मोटी स्टील प्लेटों, डबल-लेयर बीम सपोर्ट और प्रबलित कनेक्टर्स को एकीकृत करना—चरम भार के तहत दीर्घकालिक स्थिरता सुनिश्चित करता है, रैक ढहने या भाग क्षति जैसे सुरक्षा जोखिमों से बचता है।
मशीनरी विनिर्माण संयंत्रों, भारी उपकरण मरम्मत कार्यशालाओं और औद्योगिक गोदामों के लिए आदर्श, यह रैक भारी भागों के लिए ऊर्ध्वाधर स्थान उपयोग को अनुकूलित करता है, फर्श स्थान पर कब्जे को कम करता है, और फोर्कलिफ्ट या क्रेन के माध्यम से कुशल पहुंच की सुविधा प्रदान करता है। इसमें संक्षारण-प्रतिरोधी और पहनने-प्रतिरोधी गुण भी हैं, जो कठोर औद्योगिक वातावरण (जैसे, तेल के धब्बे, धातु के शेविंग, और बार-बार यांत्रिक हैंडलिंग) के अनुकूल होते हैं, जिससे यह भारी मशीनरी पार्ट्स स्टोरेज के लिए एक विश्वसनीय आधार बनता है।
| श्रेणी | विस्तृत विवरण |
| मूल उत्पाद पैरामीटर |
- सामग्री: उच्च-शक्ति Q345/Q460 कम-मिश्र धातु संरचनात्मक स्टील (फ्रेम कॉलम मोटाई: 6.0-8.0 मिमी; बीम मोटाई: 8.0-10 मिमी; शेल्फ पैनल: 5.0 मिमी मोटी चेकर स्टील प्लेट) - भार वहन क्षमता: प्रति स्तर 3000-5000kg (समान रूप से वितरित भार); प्रति रैक अधिकतम कुल भार: 15000-25000kg - मानक आकार: चौड़ाई × गहराई × ऊंचाई: 2000×1200×3000mm / 2500×1500×3500mm (मानक के रूप में 3-5 स्तर) - फ्रेम सुदृढीकरण: कॉलम पर डबल-साइड प्रबलित पसलियाँ (अंतर: 200 मिमी); उच्च-शक्ति बोल्ट के साथ बीम-टू-कॉलम कनेक्शन (M16×50mm, कतरनी शक्ति ≥ 600MPa) - सतह उपचार: हॉट-डिप गैल्वनाइजिंग (जस्ता परत मोटाई ≥ 90μm) या एपॉक्सी राल इलेक्ट्रोस्टैटिक पाउडर कोटिंग (मोटाई ≥ 80μm); नमक स्प्रे परीक्षण प्रतिरोध ≥ 600 घंटे (हॉट-डिप गैल्वनाइजिंग) |
| मुख्य उत्पाद लाभ |
1. सुपर हेवी-लोड बेयरिंग: Q460 कम-मिश्र धातु स्टील फ्रेम (उपज शक्ति ≥ 460MPa) + प्रबलित बीम संरचना 3000-5000kg/स्तर भार वहन करने में सक्षम बनाती है, आसानी से 4-टन इंजन ब्लॉक जैसे अल्ट्रा-भारी भागों का समर्थन करती है .2. संरचनात्मक स्थिरता और सुरक्षा: डबल प्रबलित पसलियों वाले कॉलम पार्श्व झुकने को रोकते हैं; शेल्फ पैनल को फिसलने से बचाने के लिए बीम के सिरों को एंटी-ड्रॉप लॉक से सुसज्जित किया गया है; सभी कनेक्शन उच्च-शक्ति बोल्ट का उपयोग करते हैं (कोई वेल्डिंग दोष नहीं), EN 15512 (यूरोपीय औद्योगिक रैक मानक) और GB/T 27924-2011 (चीनी भारी-भरकम रैक मानक) का अनुपालन करते हैं। 3. औद्योगिक वातावरण के लिए स्थायित्व: हॉट-डिप गैल्वनाइजिंग उपचार तेल संक्षारण, जंग और धातु के हिस्सों से प्रभाव का प्रतिरोध करता है; चेकर स्टील शेल्फ पैनल हैंडलिंग के दौरान घर्षण को बढ़ाते हैं, भागों को फिसलने से रोकते हैं। 4. फोर्कलिफ्ट/क्रेन संगत: वाइड बीम स्पेसिंग (2000-2500mm) और ओपन फ्रेम डिज़ाइन 5-10 टन फोर्कलिफ्ट या ओवरहेड क्रेन के साथ आसान पहुंच की अनुमति देता है; शेल्फ की ऊंचाई मानक फोर्कलिफ्ट लिफ्टिंग ऊंचाई (3000-3500mm) के लिए अनुकूलित है, लोडिंग/अनलोडिंग दक्षता में सुधार करती है। 5. अंतरिक्ष अनुकूलन: 3-5 स्तरों का विन्यास ग्राउंड स्टैकिंग की तुलना में ऊर्ध्वाधर भंडारण क्षमता को 400% तक बढ़ाता है; बड़े मशीनरी पार्ट्स के लिए फर्श स्थान पर कब्जे को 60% तक कम करता है, कार्यशाला/गोदाम स्थान को अन्य कार्यों के लिए मुक्त करता है। |
| मुख्य विनिर्माण प्रक्रियाएं |
1. उच्च-शक्ति स्टील कटिंग: CNC लौ कटिंग मशीन (सटीकता त्रुटि ≤ 1mm) Q345/Q460 स्टील प्लेट काटती है; सटीक भागों (जैसे, बोल्ट छेद) के लिए लेजर कटिंग विधानसभा सटीकता सुनिश्चित करने के लिए। 2. फ्रेम बनाना और सुदृढीकरण: हाइड्रोलिक झुकने वाली मशीन (1200-टन) कॉलम और बीम को आकार देती है; रोबोटिक वेल्डिंग कॉलम में डबल प्रबलित पसलियों को जोड़ता है (वेल्ड ऊंचाई ≥ 8mm, कोई सरंध्रता या दरारें नहीं)। 3. सतह विरोधी-संक्षारण उपचार: - हॉट-डिप गैल्वनाइजिंग: पूरे फ्रेम को 450℃ पिघले हुए जस्ता में 5-8 मिनट के लिए डुबोया जाता है, जिससे एक घनी जस्ता परत बनती है; पोस्ट-ट्रीटमेंट सतह की चिकनाई सुनिश्चित करने के लिए अतिरिक्त जस्ता को हटाता है। - पाउडर कोटिंग: 4-चरण प्रीट्रीटमेंट (डीग्रेज़िंग → पिक्लिंग → फॉस्फेटिंग → पैसिवेशन) इसके बाद इलेक्ट्रोस्टैटिक स्प्रेइंग और 30 मिनट के लिए 200℃ बेकिंग। 4. विधानसभा और गुणवत्ता परीक्षण: उच्च-शक्ति बोल्ट (टॉर्क रिंच कैलिब्रेशन के साथ) फ्रेम को इकट्ठा करते हैं; प्रत्येक रैक से गुजरता है: - स्थैतिक भार परीक्षण (48 घंटे के लिए 1.5 गुना रेटेड भार, कोई स्थायी विरूपण नहीं) - गतिशील भार परीक्षण (1000 फोर्कलिफ्ट एक्सेस चक्रों के लिए 1.2 गुना रेटेड भार, कोई संरचनात्मक क्षति नहीं) - प्रभाव परीक्षण (500kg वजन शेल्फ पर 500mm गिराया गया, कोई दरारें नहीं) |
| लागू परिदृश्य |
1. मशीनरी विनिर्माण संयंत्र: उत्पादन के दौरान अर्ध-तैयार/तैयार भारी भागों (जैसे, निर्माण मशीनरी इंजन ब्लॉक, ट्रैक्टर धुरा) का भंडारण, व्यवस्थित उत्पादन प्रवाह सुनिश्चित करना। 2. भारी उपकरण मरम्मत कार्यशालाएं: रखरखाव के दौरान त्वरित पहुंच के लिए प्रतिस्थापन भागों (जैसे, उत्खनन हाइड्रोलिक सिलेंडर, ट्रक गियरबॉक्स) का भंडारण, उपकरण डाउनटाइम को कम करना। 3. औद्योगिक गोदाम (मशीनरी पार्ट्स): थोक भारी मशीनरी पार्ट्स (जैसे, जनरेटर रोटार, जहाज प्रोपेलर घटक) का दीर्घकालिक भंडारण; संक्षारण-प्रतिरोधी उपचार गोदाम की आर्द्रता में परिवर्तन के अनुकूल होता है। 4. ऑटोमोटिव हेवी-ड्यूटी वर्कशॉप: उच्च वजन आवश्यकताओं वाले वाणिज्यिक वाहन भागों (जैसे, ट्रक फ्रेम, बस सस्पेंशन) का भंडारण, कार्यशाला फोर्कलिफ्ट संचालन के साथ संगत। 5. खनन/निर्माण उपकरण डिपो: खनन मशीनरी पार्ट्स (जैसे, ड्रिल बिट्स, क्रशर जबड़े) और निर्माण उपकरण पार्ट्स (जैसे, क्रेन हुक, बुलडोजर ब्लेड) का भंडारण, कठोर डिपो वातावरण का सामना करना। |
| अनुकूलन सेवा विवरण |
1. आकार और भार वहन अनुकूलन: - भार वहन समायोजन: अतिरिक्त-भारी भागों के लिए 6000-8000kg/स्तर (Q690 स्टील का उपयोग करके) में अपग्रेड करें; हल्के मशीनरी घटकों के लिए 2000-3000kg/स्तर पर डाउनग्रेड करें। - आयाम अनुकूलन: कार्यशाला स्थान और भाग आयामों के आधार पर चौड़ाई (1500-3000mm), गहराई (1000-2000mm), और ऊंचाई (2500-5000mm) को समायोजित करें (उदाहरण के लिए, अतिरिक्त-बड़े भागों के लिए 3000×2000×5000mm)। - स्तर मात्रा: 2-6 स्तर (उदाहरण के लिए, 5-टन भागों के लिए 2 स्तर, 3-टन भागों के लिए 6 स्तर)। 2. फ़ंक्शन अनुकूलन: - भाग फिक्सिंग एक्सेसरीज़: अनियमित आकार के भागों (जैसे, घुमावदार गियरबॉक्स) को ठीक करने और टक्कर क्षति को रोकने के लिए अलमारियों पर समायोज्य स्टील क्लैंप या रबर पैड स्थापित करें। - एंटी-स्लिप अपग्रेड: अतिरिक्त घर्षण के लिए चेकर स्टील पैनलों पर रबर एंटी-स्लिप मैट (मोटाई: 10 मिमी) जोड़ें (हाइड्रोलिक सिलेंडर जैसे चिकनी सतह वाले भागों के लिए आदर्श)। - सुरक्षा सेंसर: रेटेड भार से अधिक होने से रोकने के लिए वजन सेंसर (सटीकता ±2%) और एंटी-ओवरलोड अलार्म स्थापित करें, परिचालन सुरक्षा में वृद्धि। 3. उपस्थिति और पहचान अनुकूलन: - रंग अनुकूलन: कार्यशाला सुरक्षा मानकों से मेल खाने के लिए हॉट-डिप गैल्वनाइजिंग (चांदी) या पाउडर कोटिंग (औद्योगिक ग्रे, सुरक्षा पीला जैसे कस्टम रंग)। - भाग पहचान: बीम/कॉलम पर भाग संख्या लेबल का लेजर उत्कीर्णन या धातु सूचना बोर्डों की स्थापना (बारकोड/क्यूआर कोड स्कैनिंग के साथ संगत) .4. MOQ और लीड टाइम: अनुकूलन के लिए न्यूनतम आदेश मात्रा 3 इकाइयाँ है; डिज़ाइन योजना की पुष्टि में 2-3 कार्य दिवस लगते हैं; उत्पादन लीड टाइम 10-15 कार्य दिवस (हॉट-डिप गैल्वनाइजिंग) या 7-10 कार्य दिवस (पाउडर कोटिंग) है। |
| तुलना लाभ बनाम समान उत्पाद | |
| भार वहन क्षमता | |
| संरचनात्मक सुरक्षा | |
| अंतरिक्ष उपयोग | |
| स्थापना और लचीलापन | |
| लागत-प्रभावशीलता | |
| औद्योगिक अनुकूलन क्षमता | |
| हमारी कंपनी के उत्पादों को क्यों चुनें |
1. पेशेवर हेवी-ड्यूटी रैक आर एंड डी: हमारे पास औद्योगिक हेवी-ड्यूटी स्टोरेज उपकरण में 15+ वर्षों का अनुभव है; हमारी आर एंड डी टीम (10+ इंजीनियरों) ने 800+ मशीनरी भाग स्टोरेज मामलों के आधार पर फ्रेम संरचना को अनुकूलित किया—उदाहरण के लिए, प्रबलित बीम जोड़ों से तनाव एकाग्रता 30% तक कम हो जाती है। 2. सख्त गुणवत्ता नियंत्रण और प्रमाणन: सभी उत्पाद ISO 9001 गुणवत्ता प्रबंधन प्रणाली, EN 15512, और GB/T 27924-2011 का अनुपालन करते हैं; प्रत्येक रैक में एक अद्वितीय गुणवत्ता ट्रेसबिलिटी कोड होता है, और कच्चे माल (Q345/Q460 स्टील) पारदर्शिता के लिए मिल टेस्ट सर्टिफिकेट (MTC) के साथ आते हैं। 3. वन-स्टॉप अनुकूलन और समाधान: रैक अनुकूलन से परे, हम मुफ्त ऑन-साइट माप (देश भर में 200+ शहरों को कवर करना) और 3D गोदाम लेआउट डिज़ाइन प्रदान करते हैं—ग्राहकों को फोर्कलिफ्ट आंदोलन पथ और भाग पहुंच आवृत्ति से मेल खाने के लिए रैक प्लेसमेंट को अनुकूलित करने में मदद करना। 4. विश्वसनीय बिक्री के बाद समर्थन: - वारंटी: फ्रेम संरचना के लिए 10 साल की मुफ्त वारंटी (गैर-मानवीय क्षति, उदाहरण के लिए, बोल्ट ढीलापन, फ्रेम विरूपण); सतह उपचार के लिए 5 साल की वारंटी। - रखरखाव: पहले 3 वर्षों के लिए वार्षिक मुफ्त ऑन-साइट निरीक्षण (बोल्ट कसना, एंटी-संक्षारण परत की जाँच); आपातकालीन मुद्दों (उदाहरण के लिए, ओवरलोड समस्या निवारण) के लिए 24 घंटे की तकनीकी हॉटलाइन। - स्थापना: पेशेवर स्थापना टीम (5+ वर्षों के भारी रैक अनुभव के साथ) ऑन-साइट असेंबली प्रदान करती है, सुरक्षा मानकों का अनुपालन सुनिश्चित करती है। 5. लागत और वितरण लाभ: 50,000㎡ उत्पादन आधार वाले एक प्रत्यक्ष निर्माता के रूप में, हम बिचौलियों के मार्कअप को समाप्त करते हैं—हमारी कीमतें वितरकों की तुलना में 18-25% कम हैं; हम मानक मॉडल (3000-4000kg/स्तर) का स्टॉक करते हैं, जिसमें डिलीवरी का समय 3-5 कार्य दिवस होता है; अनुकूलित आदेश 10-15 कार्य दिवसों के भीतर वितरित किए जाते हैं। |
